產品概述
本系列低壓抽式開關柜是一種用標準模件由工廠 組裝(FBA)的組合式柜型，其技術已達到九十年代末國際水平。
本系列低壓抽出式開關柜使用與發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕共紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50~ 60HZ額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
本裝置符合GB7251.1《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合IEC439-1、VDE0660第五部分等國際專業標準
正常使用條件
1、周圍空氣溫度不高于+40°C，不低壓+5°C，并且24h內其平均溫度不高于+35°C。
2、大氣條件:空氣清潔，相對濕度在最高溫度為+40°C時不超過50% ,在較低溫度時允許有較高的相對濕度，例如+20C時為90%，但應考慮到溫度變化，有可能會偶然地產生凝露。
3、海拔高度不超過2000m。
4、本裝置適應與以下溫度的運輸和儲存過程: - 25°C+55°C的范圍之間，在短時間內(不超過24h)可達+70°C，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
5、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
6、當本裝置使用于海上石油鉆采平臺和核電時，應另行簽訂技術協議。

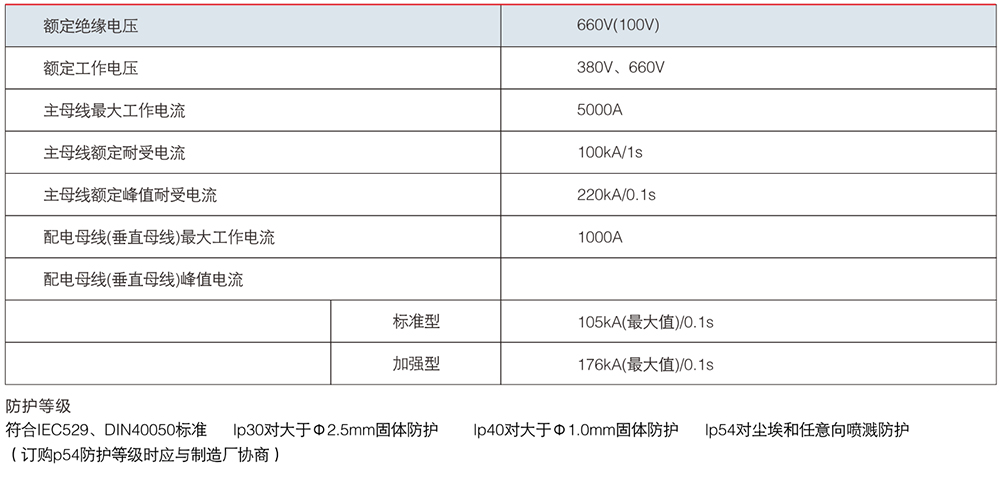

技術參數
柜體結構
開關柜柜體基本機構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。
四周門板，側板則做高壓靜電噴塑。
開關柜類型
1、動力配電中柜(PC):可采用EmaxMT ,3WN ,AH,ME系列等斷路器。
2、電動機制中心(MCC):由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。功率因數自動補償柜(帶有手動、自動及遠動功率因數補償裝置)
