產品概述
XGN66- 12型固定式封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品，符合國家標準GB3906《-35KV交流金屬封閉開關設備》電氣部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足國際標準IEC298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%;斷路器具有可靠性高，性能好，“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6、 7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。
結構特點
1、柜體采用優質角鋼焊接而成。
2、斷路器室位于柜體中(下)部，安裝、調試、維護方便;標準配裝ZN63A(VSI-12)斷路器，并設有壓力釋放通道,確保人身安全。
3、采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
4、整柜防護等級IP2X。
正常使用條件
1、周圍空氣溫度: -30°C~+55°C。
2、海拔高度: 2000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa。
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注:超出上述正常使用條件時，用戶可與本公司協商。
6、設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。
7、具有可靠的接地系統。
8、門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
9、操作機械閉鎖采用XGN2- 12柜用的MZSXGN閉鎖機構，簡單可靠方便實用。
10、進出線電纜低于柜底前部，方便用戶連接。

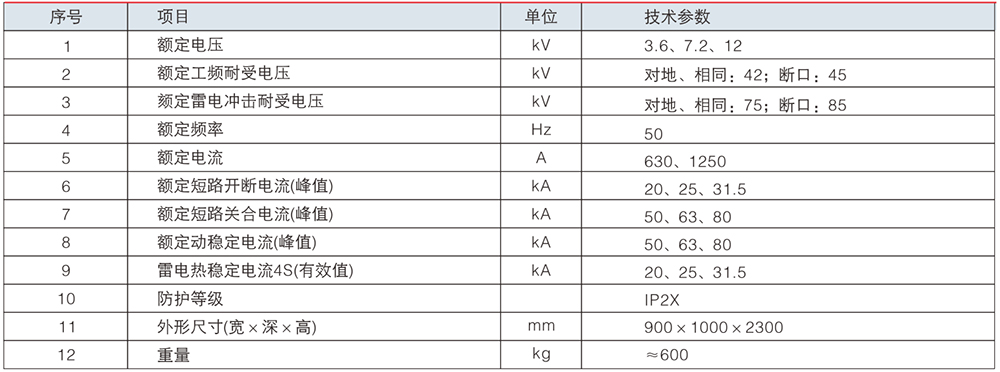

技術參數

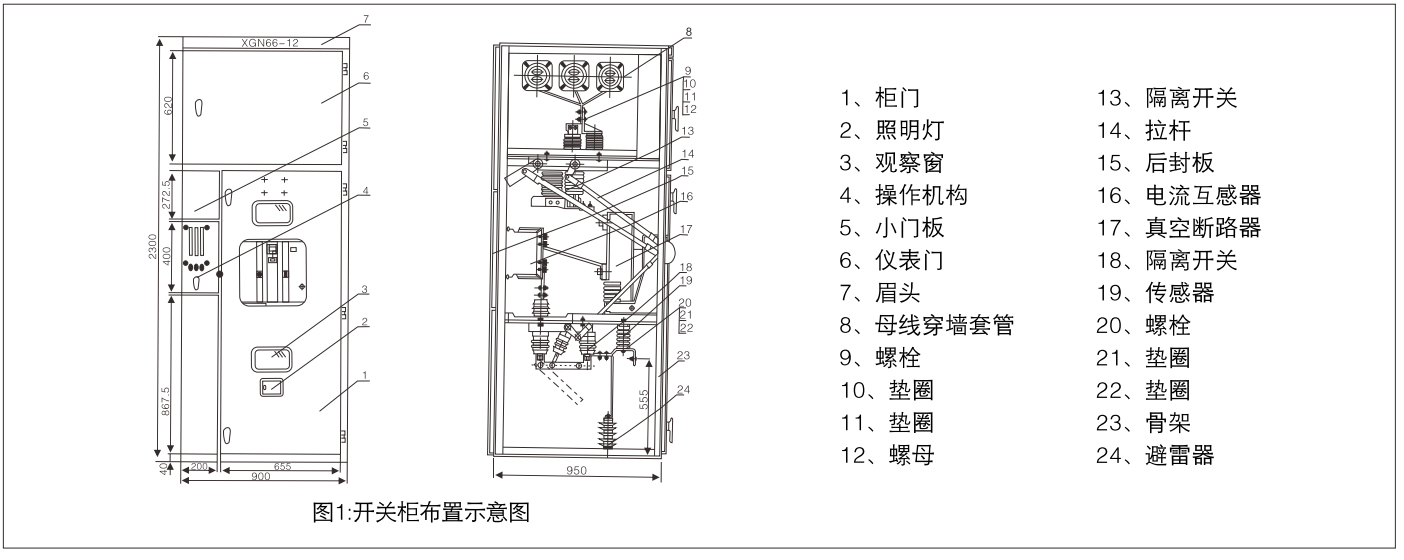

布置示意圖
